Лабораторный стенд «Изучение параметров гироскопа»

Лабораторный стенд «Изучение параметров гироскопа» предназначен для проведения лабораторных работ по курсу «Механика». Стенд выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.

Основные возможности стенда:
• установка частоты вращения гироскопа,
• определение скорости прецессии гироскопа
• определение зависимости угловой скорости прецессии от угловой скорости вращения гироскопа и величины момента сил, приложенного к горизонтальной оси гироскопа.

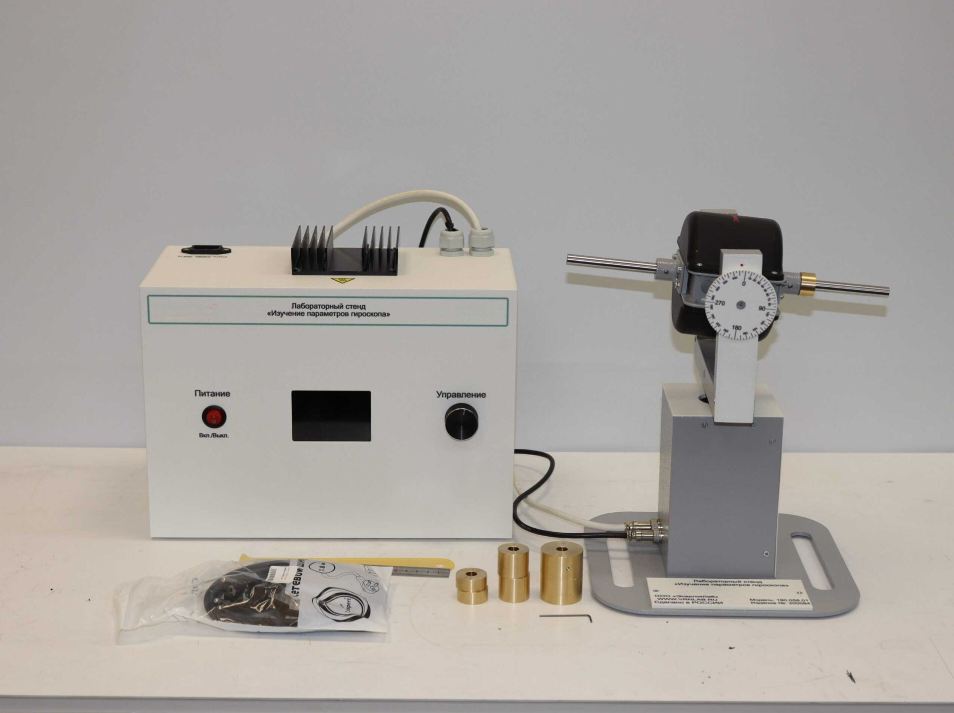

Стенд состоит из объекта исследования и электронного блока. Корпус измерительного блока выполнен из ABS пластика, белого цвета. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием, стойкой к истиранию.

На задней панели расположен разъем для подключения к сети электропитания.

Объект исследования представляет собой массивное основание, выполненное из стального листа.

На основании в специальном подвесе установлен гироскоп. Основной элемент гироскопа гиромотор.
Подвес обеспечивает гироскопу свободное вращение вокруг вертикальной оси и ограниченное вращение вокруг горизонтальной оси.

Для передачи сигналов к гироскопу используются скользящие контакты.

На вертикальной оси подвеса установлен цифровой датчик скорости.
Выравнивание гироскопа в горизонтальной плоскости, и задание возмущающего воздействия осуществляется с помощью набора грузов.

В целях безопасности гироскоп закрыт защитным кожухом.

Для задания частоты вращения и определения частоты вращения вокруг вертикальной оси используется электронный блок.

Данные отображаются на цветном дисплее в виде таблицы. Таблица состоит из трех столбцов: в первом указаны наименования параметров с единицами измерения, во втором и третьем значения параметров для первого и второго канала соответственно. Границы таблицы, наименование параметров и единиц измерения выполнены белым цветом, состояние каналов – красным, а значения желтым и голубым соответственно для первого и второго канал. Буквы выполнены модифицированным шрифтом, цифры стилизованы под семи сегментный индикатор.

Электропитание от сети 220В, 50Гц.
